Подключение по USB сыграло решающую роль в упрощении соединения различных периферийных устройств в компьютерных технологиях. Это нечто большее, чем просто кабель, разъём или флешка. В данной статье, для начинающих, мы предлагаем ближе познакомиться с темой USB и расскажем про основные аспекты этого соединения.

Краткая история и характеристики.

USB расшифровывается как Universal Serial Bus, что в переводе с английского означает "универсальная последовательная шина". Идея создания, такого соединения, возникла в середине 1990-х годов, когда огромное количество различных разъёмов и кабелей начало усложнять подключение электронных устройств к компьютеру. Команды инженеров Intel, Microsoft, Philips, US Robotics решили сделать что-то удобное и универсальное - один тип разъёмов для всех устройств. Так 15 ноября 1995 года появился USB 1.0.

USB 1.0 и 1.1.

1.0 стал первым стандартом, вошедшем в серию в 1996 году. Его максимальная скорость передачи данных составляла всего 12 Мбит/с. Не так быстро, как сейчас, но это было начало. В следующем году произошло улучшение, версия 1.1 обеспечила более высокую стабильность и совместимость.

USB 2.0.

Эта версия, вышедшая в 2000 году, стала настоящим прорывом. Скорость передачи, в режиме High Speed, увеличилась до 480 Мбит/с. Это позволило быстрее передавать информацию и подключать более сложные устройства. Стандарт 2.0 все еще используется и находит широкое применение.

USB 3.0 и 3.1.

В 2008 году мир увидел USB 3.0. Это был серьезный скачок вперед - скорость передачи достигла 5 Гбит/с. Но и на этом инженеры не остановились. В 2013 году появился стандарт 3.1 с максимальной скоростью до 10 Гбит/с.

USB 3.2 и USB4.

В последние годы мы видим все более впечатляющие стандарты. USB 3.2, представленный в 2017 году, смог достичь скорости до 20 Гбит/с. А в 2019 году появился USB4.0, который поддерживает передачу данных на скоростях до 40 Гбит/с, что делает его идеальным решением для самых высокоскоростных применений.

USB4 2.0.

В октябре 2022 года вышла спецификация USB4 Version 2.0 с пропускной способностью до 80 Гбит/с. С его помощью можно выводить изображение на монитор 4K с частотой обновления 240 Гц или монитор 10K с частотой обновления 60 Гц без сжатия видео. По кабелю можно подавать электропитание на монитор или ноутбук (до 240 Вт).

USB On-The-Go (на ходу).

Первый девайс с поддержкой OTG был выпущен в коммерческую продажу в 2001 году. Эта революционная спецификация позволила устройству, будь то планшет или смартфон, выступать как в роли хоста (основного устройства), так и в роле периферии.

Данная технология предоставила гибкость использования мобильных гаджетов, расширяя их функциональность без необходимости применения дополнительных устройств.

К примеру, ваш мобильный телефон, действуя как хост, может считывать данные с подключенного съёмного носителя, такого как флешка. Однако при подключении к компьютеру телефон преобразуется в периферийное устройство, подобно обычному USB-накопителю. Аналогичным образом, фотоаппарат способен работать в режиме хоста при печати фотографий на принтере и как периферийное устройство при подключении к ПК.

Режим хоста позволяет подключать стандартные периферийные устройства, делая их использование ещё более удобным и функциональным.

Но, что делать если устройств много, а разъёмов мало?
Для одновременного подключения нескольких устройств можно использовать USB-концентратор.

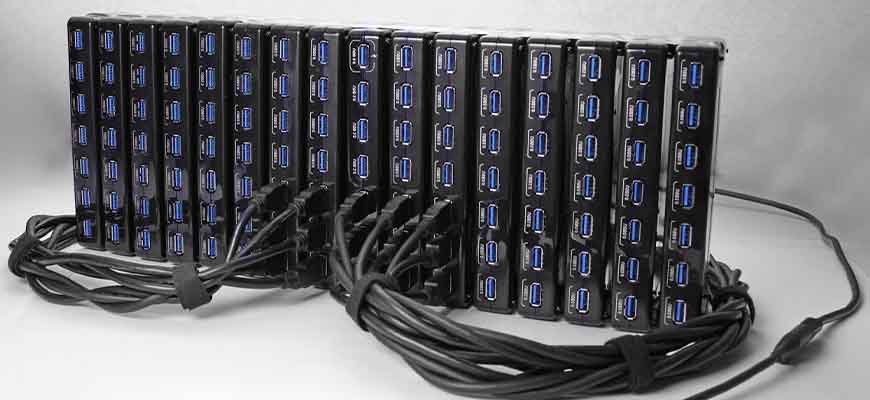

Как подключить несколько устройств.

Что такое USB. Краткое руководство для понимания

В настоящее время большинство ноутбуков имеет 2 - 3 разъёма USB. Однако с широким ассортиментом современных устройств, таких как клавиатуры, мыши, принтеры, микрофоны и веб-камеры, доступные порты могут быстро исчерпаться. Концентратор — это устройство, которое позволяет увеличить количество портов USB на вашем ПК.

Технология USB поддерживает до 127 подключений, и использование концентраторов полностью соответствует данному стандарту.

Обычно концентратор имеет от 4 до 10 разъёмов. Вы подключаете его к компьютеру, а затем подключаете к нему свои устройства (или дополнительные концентраторы), что позволяет создать десятки доступных портов на одном устройстве.

USB-концентратор играет важную роль в обеспечении удобства и эффективности работы с периферией. С его помощью вы можете значительно расширить возможности вашего ПК.

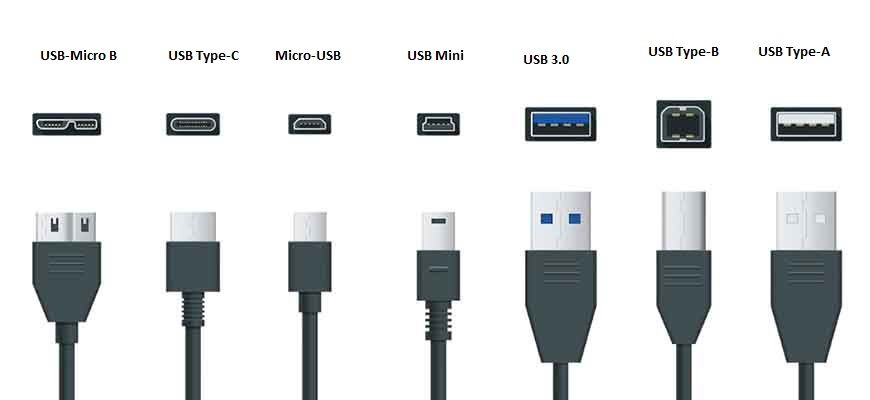

Типы разъёмов.

Что такое USB. Краткое руководство для понимания

Давайте посмотрим на разъёмы, используемые в данной технологии.

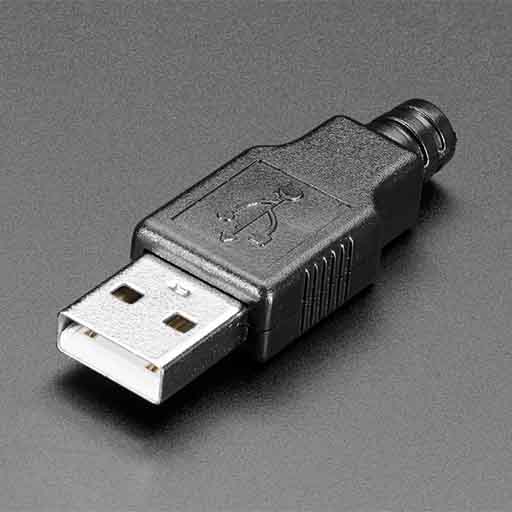

Type-A

Что такое USB. Краткое руководство для понимания

Это самый классический и распространенный тип разъема, который знаком всем. Большой, прямоугольный, его легко подключить почти к любому компьютеру.

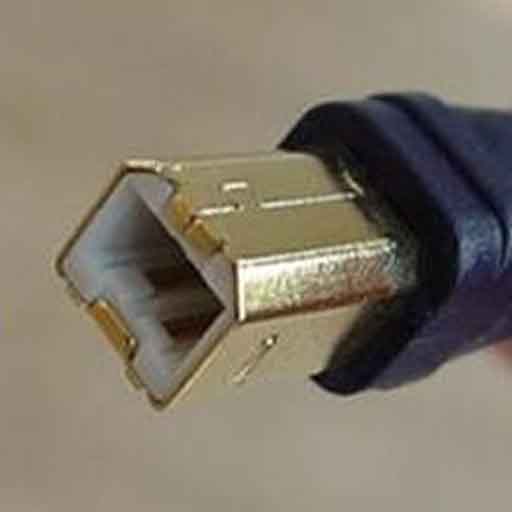

Type-B

Что такое USB. Краткое руководство для понимания

Его часто можно увидеть на принтерах, сканерах и т.д. Он немного квадратнее, чем Type-A.

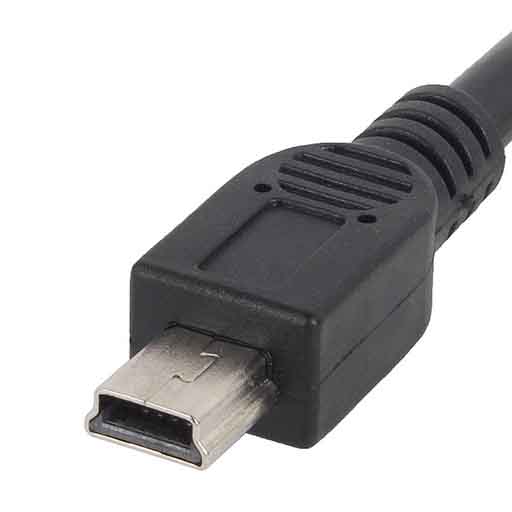

Mini.

Что такое USB. Краткое руководство для понимания

Разъем USB-mini, соединяет множество небольших устройств, таких как цифровые фотоаппараты, MP3-плееры и старые мобильные телефоны, с компьютерами для передачи данных или зарядки. Он меньше стандартного разъема Type-A, но больше, более современных разъёмов Micro и Type-C. Данный разъём в значительной степени выведен из употребления.

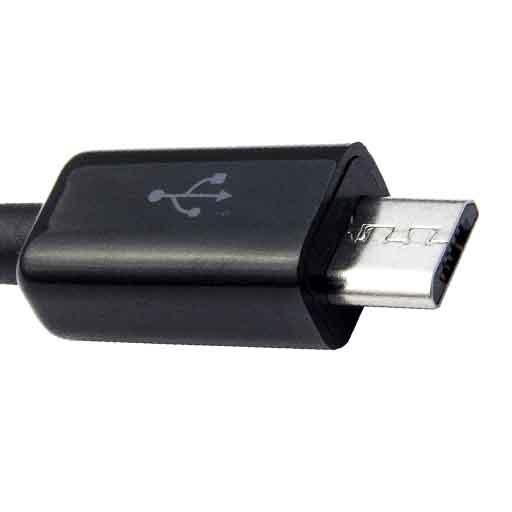

Micro

Что такое USB. Краткое руководство для понимания

Компактный и удобный, Micro-USB был представлен в 2007 году. Он до сих пор используется в некоторых смартфонах и других гаджетах.

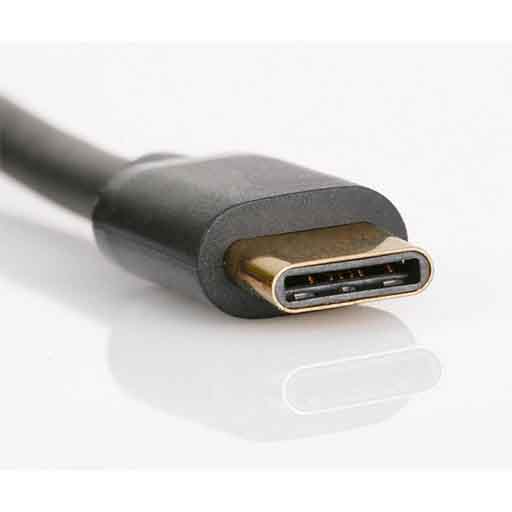

Type-C

Что такое USB. Краткое руководство для понимания

Маленький, симметричный и невероятно быстрый. Type-C поддерживает все современные стандарты и становится основным разъёмом для всех современных устройств.

Тип РазъемаИспользование
USB Type-AКомпьютеры, периферийные устройства (мышка, клавиатура).
USB Type-BПринтеры, сканеры и т.д.
Micro-USBСмартфоны, планшеты.
USB Type-CСовременный, наиболее часто используемый разъем.


Заключение.

Таким образом, способ передачи данных по USB, благодаря своей скорости и универсальности, заменил ранее существовавшие: PS/2, последовательные и параллельные порты, порты для подключения джойстика, SCSI и несколько других технологий подключения периферийных устройств. Этот стандарт является неотъемлемым элементом современных компьютерных систем. Понимание его особенностей и правильное использование поможет вам не только продлить срок службы оборудования, но и обеспечить стабильную и быструю передачу информации.
